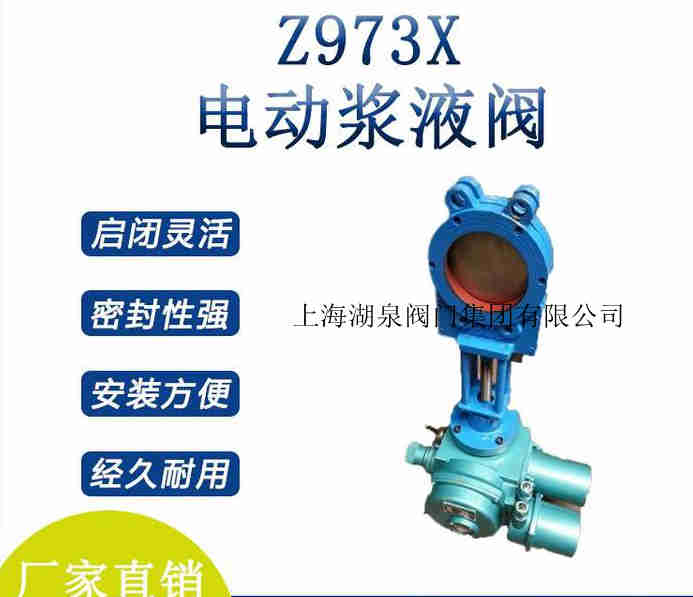

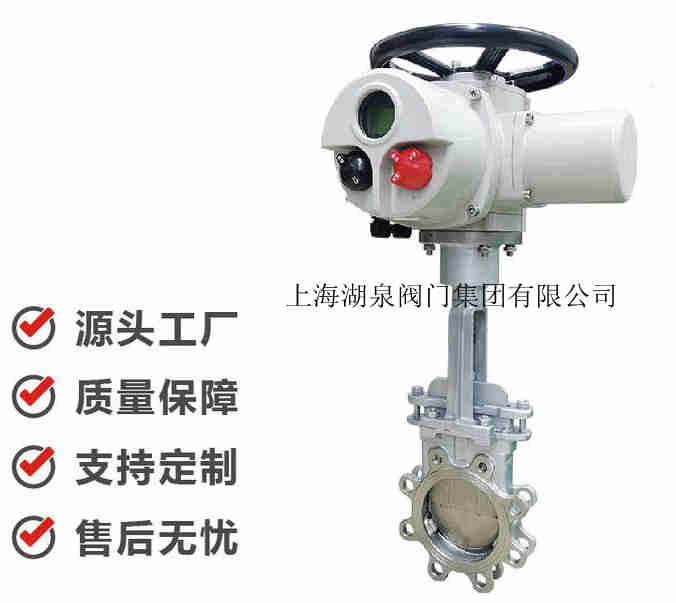

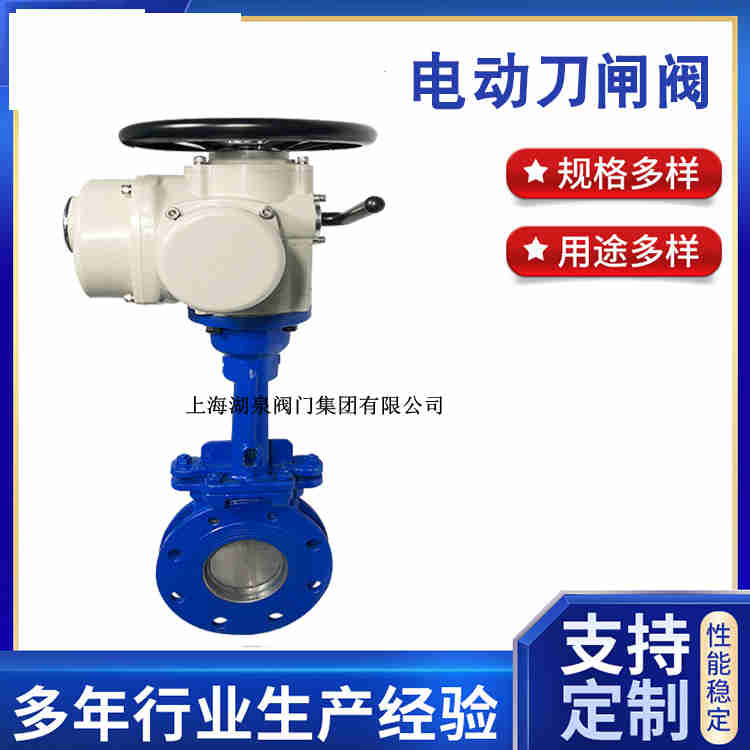

上海湖泉閥門集團有限公司型號:PZ973H電動刀型閘閥生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量第一、誠信經營”的宗旨,為客戶提供物美價廉的產品和完善的售...電動刀型閘閥配有多回轉式電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉,電動驅動、對夾式連接、明桿平行式剛性單閘板,Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼,公稱壓力 PN6~16,閥體材料為碳素鋼的閘閥。 閥門類型:刀型閘閥

閥門型號:PZ973H/PZ973F

尺寸規(guī)格:DN50-600mm

安裝形式:法蘭式

壓力等級:1.0/1.6MPa

主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等
 z973h電動刀閘閥生產廠家產品零部件材料

Z973F、Z973H 型電動刀型閘閥（刀閘閥）零部件材料
型號			材料
			閥體		閘板	密封面		閥桿		填料
Z973F-6C			碳素鋼		鉻鎳鈦不銹鋼	氟塑料		鉻不銹鋼		石棉
Z973H-6C						鑲或噴焊鐵基合金
Z973F-10C						氟塑料
Z973H-10C						鑲或噴焊鐵基合金
Z973F-16C

 z973h電動刀閘閥生產廠家產品性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z973F-6C	6	0.6	≤ 100	灰渣等
Z973H-6C
Z973F-10C	10	1.0
Z973H-10C
Z973F-16C	16	1.6
Z973H-16C

z973h電動刀閘閥生產廠家產品外形及結構尺寸 (PN6)

Z973F、Z973H (PN6) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D1	D2	z×ød	H	電裝型號	重量 / kg
50	50	90	110	4×ø12	370	DZ10	52
65	50	110	130	4×ø12	460	DZ10	53
80	50	125	150	4×ø16	590	DZ10	55
100	50	145	170	4×ø16	780	DZ10	57
150	60	200	225	8×ø16	980	DZ10	71
200	60	255	280	8×ø16	1053	DZ15	81
250	70	310	335	12×ø16	1060	DZ20	100
300	80	362	395	12×ø20	1230	DZ20	123
350	90	412	445	12×ø20	1250	DZ30	148
400	100	462	498	16×ø20	1770	DZ30	158
450	120	518	550	16×ø20	1920	DZ45	225
500	130	568	600	16×ø20	2010	DZ45	240

 z973h電動刀閘閥生產廠家產品外形及結構尺寸 (PN10)

Z973F、Z973H 型 PN10 電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D1	D2	z×ød	H	電裝型號	重量 / kg
50	50	100	125	4×ø16	370	DZ10	54
65	50	120	145	4×ø16	460	DZ10	60
80	50	135	160	4×ø16	590	DZ10	62
100	50	155	180	8×ø16	780	DZ10	66
150	60	210	240	8×ø20	980	DZ15	84
200	60	265	295	8×ø20	1053	DZ20	106
250	70	320	350	12×ø20	1060	DZ20	120
300	80	368	400	12×ø20	1230	DZ30	220
350	90	428	460	16×ø20	1250	DZ30	230
400	100	482	515	16×ø22	1770	DZ45	300

 z973h電動刀閘閥生產廠家產品外形及結構尺寸 (PN16)

Z973F、Z973H 型 PN16 電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
DN	L	D1	D2	z×ød	H	電裝型號	重量 / kg
50	50	100	125	4×ø16	370	DZ10	65
65	50	120	145	4×ø16	460	DZ10	68
80	50	135	160	8×ø16	590	DZ10	74
100	50	155	180	8×ø16	780	DZ10	77
150	60	210	240	8×ø20	980	DZ15	96
200	60	265	295	12×ø20	1053	DZ20	114
250	70	320	355	12×ø22	1060	DZ20	135
300	80	375	410	12×ø22	1230	DZ30	230
