產品名稱：d341x-16c軟密封蝶閥[ 2021-08-26 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品名稱：軟密封法蘭蝶閥
    產品型號：D341X-16C
    公稱通徑：DN50~2000mm
    公稱壓力：PN0.6~1.6MPa
    適用介質：水、油、及弱腐蝕性液體
    適用溫度：-30~200℃
    操作方式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
    控制電壓：AC220V、DC220V、DC24V
    控制方式：開關型、調節型、智能一體化
    設計標準：GB/T12238-1989 JB/T8692-1998
    法蘭連接尺寸：GB/T9115.1-2000
    結構長度：GB/T12221-1989
    壓力試驗：GB/T13927-1992;JB/T9092-1999

    一、d341x-16c軟密封蝶閥產品概述

    上海湖泉閥門D341X-10C/16C法蘭軟密封蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。本蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。被廣泛用于水廠、電廠、鋼廠、造紙、化工、輕紡、食品等給排水、氣體管道上作調節流量和截流介質的作用。

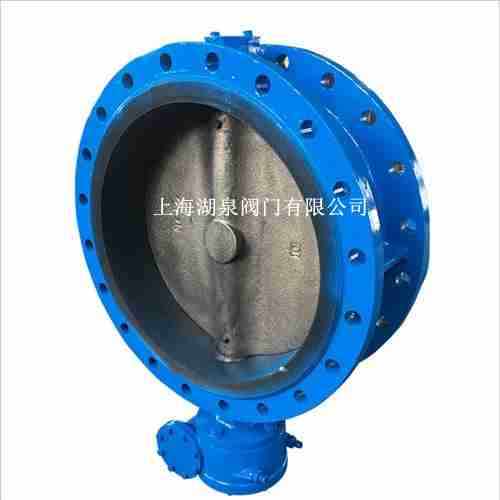

    d341x-16c軟密封封蝶閥　　

    二、d341x-16c軟密封蝶閥產品結構特點

    D341X-10C/16C軟密封法蘭蝶閥主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。　　

    三、d341x-16c軟密封蝶閥主要結束參數

    公稱通經DN（mm） 50～2000 50～1600
    公稱藥理PN（MPa） 0.6 1.0 1.6
    密封試驗（MPa） 0.66 1.1 1.76
    強度試驗（MPa） 0.9 1.5 2.4
    適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率 符合GB/T13927-92標準
    驅動方式 蝸輪傳動、電動、氣動、液動

    四、d341x-16c軟密封蝶閥 主要零部件材料

    零件名稱 材料
    閥體 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    閥軸 2Cr13
    密封圈 丁腈耐油橡膠
    填料 柔性石墨

    五、d341x-16c軟密封蝶閥密封材料

    材料品種 氯丁橡膠 丁腈橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠
    代號 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
    耐溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
    耐溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
    適用工作溫度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
