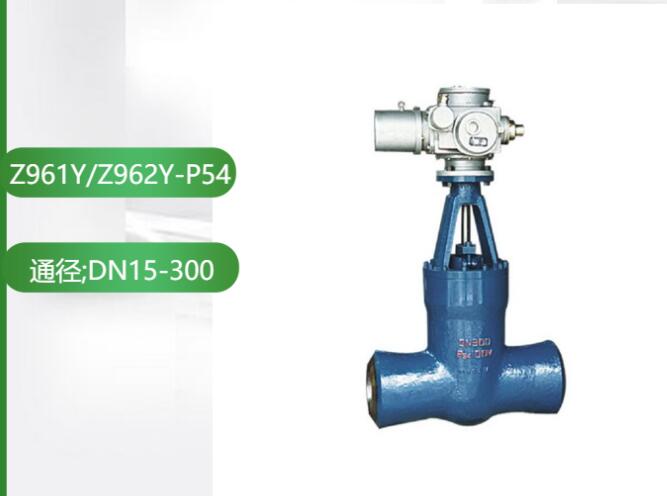

產品名稱：Z962Y-P54-140V DN150雙閘板楔形電動閘閥[ 2024-07-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

    上海湖泉閥門集團有限公司Z962Y-P54-140V DN150雙閘板楔形電動閘閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，中道自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓電站閘閥其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

    二、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

    1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
    2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
    3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
    4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
    5、閥門的開啟和關閉由電動裝置來控制，電動裝置由專用電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作?？筛鶕?jù)用戶要求選配各種電動執行器配套。

    三、Z962Y-P54-140V DN150雙閘板楔形電動閘閥介紹

    型號

    公稱通徑 DN （ mm ）

    主要尺寸（ mm ）

    重量（ kg ）

    L

    D1

    D2

    Z962H-200
    Z960Y-200
    Z962Y-P54100V
    Z960Y-P54100V

    150

    650

    164

    200

    420

    175

    750

    186

    223

    526

    200

    800

    200

    262

    550

    225

    850

    233

    282

    595

    250

    950

    275

    325

    1210

    300

    1200

    312

    380

    2100

    Z962H-250
    Z960Y-250
    Z962Y-P54140V
    Z962Y-P54140V

    150

    700

    150

    200

    420

    175

    750

    175

    223

    530

    200

    800

    200

    262

    560

    225

    850

    220

    282

    600

    250

    950

    265

    325

    1220

    300

    1194

    305

    380

    2120

    Z960Y-320
    Z960Y-P57170V

    150

    700

    150

    200

    615

    175

    750

    170

    225

    680

    200

    800

    200

    262

    695

    225

    850

    207

    283

    700

    250

    950

    250

    325

    1460

    300

    1245

    265

    377

    2650




  • 主要外形尺寸、連接尺寸及重量


    公稱壓力    		 公稱通徑
    (mm)    		 標 準 值 參 考 值 電裝型號
    L D1 D2 h L1 H H1 質量(Kg)
    20
    P54710    		 125 700 138 172 120 810 1124 147 305 DZW60
    150 700 164 200 135 810 928 140 406 DZW60
    175 750 187 222 160 830 1059 182 564 DZW90
    225 850 233 282 205 830 1059 182 574 DZW120
    250 900 275 330 230 870 1240 227 623 DZW180
    P5410V 225 850 233 282 220 870 1240 227 629 DZW120
    25 125 700 136 172 120 810 1064 170 400 DZW60
    150 705 158 198 135 830 1381 237 692 DZW90
    175 750 179 225 160 830 1381 237 655 DZW120
    225 850 221 282 205 870 1502 244 677 DZW180
    250 1050 265 334 230 870 1718 295 1714 DZW250
    300 1300 307 384 275 1170 1642 295 1668 DZW350


    公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 標 準 值 參 考 值 電裝型號
    L D1 D2 h L1 H H1 質量
    25 350 1250 346 433 320 1170 2600 370 5530 DZW500
    400 1384 416 516 370 1100 2890 410 5745 DZW800
    P5414V 125 700 136 172 120 810 1064 170 400 DZW60
    150 70 158 198 135 870 1516 244 688 DZW90
    175 750 179 225 160 870 1506 237 653 DZW120
    225 850 221 278 205 870 1598 303 1316 DZW180
    250 1050 265 334 235 870 1875 302 1316 DZW250
    300 1300 307 284 275 1170 1642 300 1517 DZW350
    350 1250 346 433 320 1170 2600 370 5530 DZW500
    400 1384 416 516 370 1100 2890 410 5745 DZW80
    32
    P5417V    		 125 794 124 172 120 830 1318 214 768 DZW90
    150 914 164 198 135 870 1464 259 690 DZW120
    175 750 169 223 160 870 1518 256 1177 DZW120
    225 850 209 278 205 870 1580 303 1370 DZW250
    250 1270 255 334 235 1170 2420 363 3795 DZW350
    300 1400 306 406 275 1105 2500 370 4568 SMC-4
    350 1600 353 464 320 1100 2860 410 6440 DZW800
    P5420V 125 794 120 172 120 830 1318 214 768 DZW90
    150 914 142 198 135 870 1484 264 908 DZW120
    175 960 163 223 160 870 1518 256 1216 DZW180
    225 850 201 278 205 870 1588 303 1388 DZW250
    250 1270 245 334 235 1170 2420 363 3973 DZW350
    300 1400 296 406 275 1100 2500 370 4672 DZW800

  • Z962Y-P54-140V DN150雙閘板楔形電動閘閥
