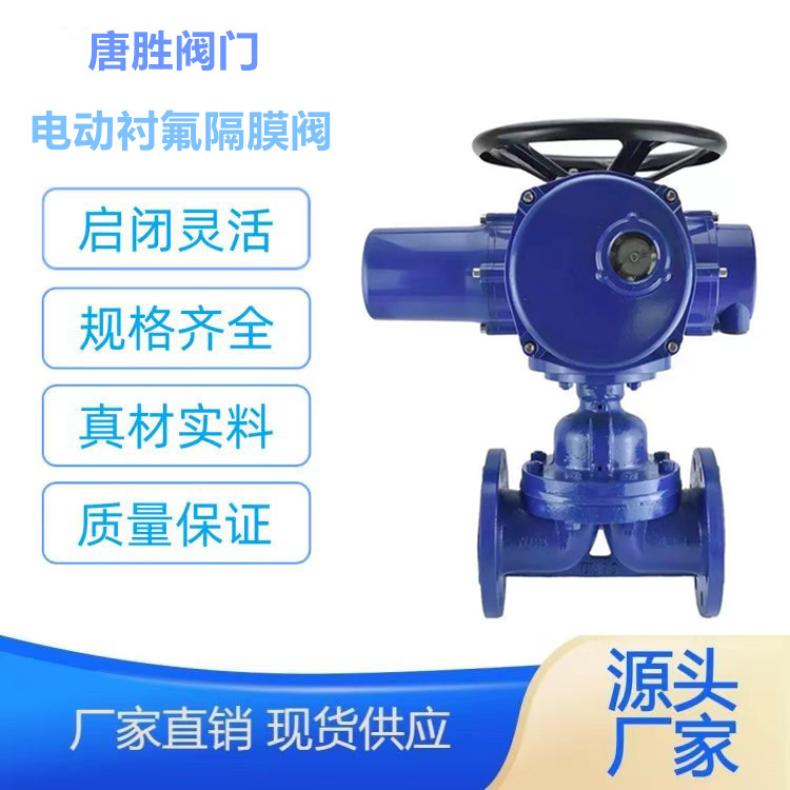

產品名稱：電動隔膜閥G941J-10生產廠家[ 2024-05-30 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動隔膜閥G941J-10生產廠家介紹

    上海湖泉閥門集團有限公司隔膜閥是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜閥是一個彈性的，可擾的膜片，用螺栓連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上(假使為堰式閥)或壓在輪廓的底部(假使為直通式)，隔膜閥適用于開關及節流之用。 隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。主要應用于生物制藥、食品、行業;以及電力、化工、電鍍、等行業的工業水處理中,還被應用于半導體晶圓的生產中,隔膜閥是特別適用于運送有腐蝕性，有粘性的流體，例如泥漿、食品、藥品、織維性粘合液等，因管線中，隔膜閥的操作機構，是不暴露在運送流體中，故不具污染性，也不需要填料，閥桿填料部也不可能會泄漏。 隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。

    二、電動隔膜閥G941J-10生產廠家特點


    1、復合隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
    2、利用FEP（Teflon）氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
    3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
    4、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
    5、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
    6、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
    7、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
    8、一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）。



    三、G941F電動襯氟有腐蝕性易燃易爆隔膜閥參數

    公稱通徑DN

    25

    32

    40

    50

    65

    80

    100

    公稱壓力PN

    16

    10

    額定流量系數Kv

    無襯里

    36.6

    44

    52.5

    95

    133

    272

    372

    帶襯里

    18.5

    23

    36

    72

    111

    242

    340

    額定行程mm

    24

    36

    48

    58

    65

    允許zui大介質壓力MPa

    1.6

    1.0

    配用電執器型號

    ZA2.5-14

    ZA5.0-14

    ZA10-18



  • 電動隔膜閥G941J-10生產廠家主要尺寸參數

    公稱通徑
    DN

    公稱壓力
    MPa

    工作壓力
    MPa

    L
    mm

    D
    mm

    D1
    mm

    n-Фd
    mm

    f
    mm

    H
    mm

    型號

    輸出力矩
    MPa

    啟閉時間S

    質量
    Kg/kilos

    15





    1.6





    1.6

    108

    95

    65

    4-14

    2



    20

    117

    105

    75

    4-14

    2



    25

    127

    115

    85

    4-14

    2

    445

    Z5-18/16

    50

    17

    40

    32

    146

    140

    100

    4-18

    2

    457

    Z5-18/16

    50

    20

    41

    40

    159

    150

    110

    4-18

    2

    466

    Z5-18/16

    50

    14

    44

    50

    190

    165

    125

    4-18

    2

    480

    Z10-18/16

    50

    20

    50

    65



    1.0



    1.0

    216

    185

    145

    4-18

    2

    517

    Z10-18/16

    150

    28

    60

    80

    254

    200

    160

    8-18

    2

    539

    Z10-36/25

    100

    16

    70

    100

    305

    220

    180

    8-18

    2

    576

    Z10-36/25

    100

    17

    77

    125

    356

    250

    210

    8-18

    3

    634

    Z15-18/25

    150

    32

    92

    150

    406

    285

    240

    8-22

    3

    660

    Z20-18/25

    200

    53

    120

    200



    0.6



    0.6

    521

    340

    295

    8-22

    3

    860

    Z20-36/25

    300

    33

    180

    250

    635

    395

    350

    12-22

    5



    300

    749

    445

    400

    12-22

    5





  • 電動隔膜閥G941J-10生產廠家
