產品名稱：電動法蘭閘閥 z941h[ 2021-02-24 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動法蘭閘閥 z941h產品詳細介紹

    上海湖泉閥門有限公司電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器來實現閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。它廣泛適用于石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動法蘭閘閥 z941h產品由上海湖泉閥門有限公司專屬提供，了解更多關于Z941H電動法蘭閘閥產品信息請與湖泉閥門聯系溝通。我公司可以安裝與使用保養。

    二、電動法蘭閘閥 z941h產品特點

    1、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
    2、采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用可靠。
    3、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
    4、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
    5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
    6、法蘭電動閘閥可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
    7、電動法蘭閘閥初次安裝和調試時，須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

    三、電動法蘭閘閥 z941h調試方法

    1、手動將電動裝置置于中間位置
    2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
    3、拔碼開關的正作用和反作用不能同時拔為有效
    4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。
    注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。
    5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取舍，使其不產生振蕩為調整值
    6、輸入控制信號丟失后，丟信指示燈亮
    7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖。




  • 四、電動法蘭閘閥 z941h產品主要規格尺寸

    公稱通徑DN（in）
    主要外形尺寸及連接尺寸
    電動裝置型號
    L
    D
    D1
    D2
    b
    f
    z-Φd
    H
    Z940、Z941、Z942
    40
    200
    145
    110
    85
    16
    3
    4-Φ18
    595
    ZB15
    50
    250
    160
    115
    100
    16
    3
    4-Φ18
    653
    ZB15
    65
    265
    180
    145
    120
    18
    3
    4-Φ18
    665
    ZB15
    80
    280
    195
    160
    135
    20
    3
    8-Φ18
    725
    ZB15
    100
    300
    215
    180
    155
    20
    3
    8-Φ18
    787
    ZB15
    125
    325
    245
    210
    185
    22
    3
    8-Φ18
    806
    ZB20
    150
    350
    280
    240
    210
    24
    3
    8-Φ23
    955
    ZB20
    200
    400
    335
    295
    265
    26
    3
    12-Φ23
    1105
    ZB40
    250
    450
    405
    355
    320
    30
    3
    12-Φ25
    1343
    ZB40
    300
    500
    460
    410
    375
    30
    3
    12-Φ25
    1516
    ZC45
    350
    550
    520
    470
    435
    34
    4
    16-Φ25
    1678
    ZC45
    400
    600
    580
    525
    485
    36
    4
    16-Φ30
    1849
    ZC90
    450
    650
    640
    585
    545
    38
    4
    20-Φ30
    1937
    ZC90
    500
    700
    705
    650
    608
    42
    4
    20-Φ34
    2234
    ZC120
    600
    800
    840
    770
    718
    46
    5
    20-Φ41
    2432
    ZC180
    700
    900
    910
    840
    788
    48
    5
    24-Φ41
    2489
    ZC250
    800
    1000
    1020
    950
    898
    50
    5
    24-Φ41
    2643
    ZC350
    900
    1100
    1125
    1050
    998
    52
    5
    28-Φ41
    2945
    ZC500
    1000
    1200
    1255
    1170
    1110
    54
    5
    28-Φ42
    3083
    ZC500
    1200
    1350
    1485
    1390
    1325
    56
    5
    32-Φ48
    3382
    ZC800

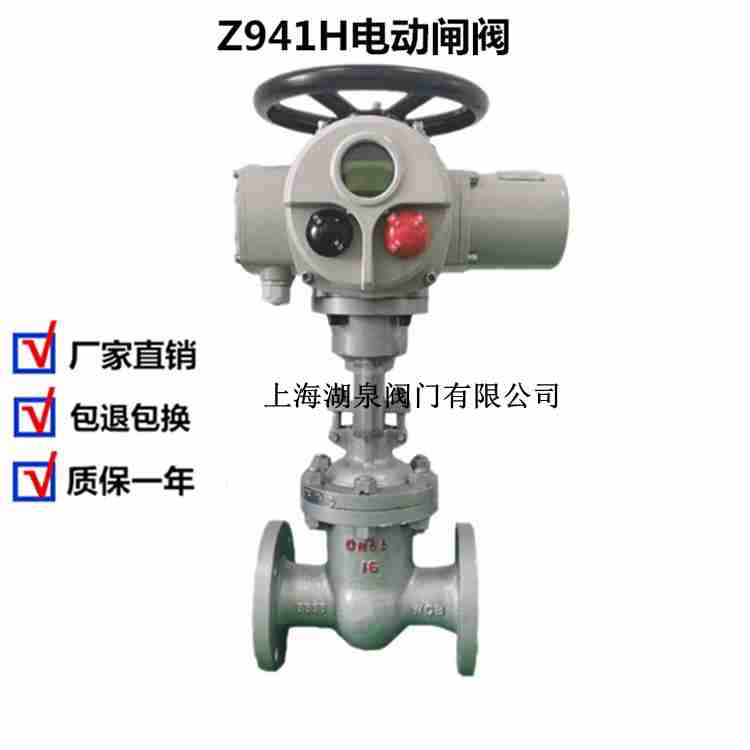

  • 五、電動法蘭閘閥 z941h產品結構圖片

    電動法蘭閘閥
